西门子GSD文件是什么-干什么用的

2020-06-17 03:55作者:佚名来源:本站整理浏览:1868

西门子的GSD文件有什么用,通俗的说,每一个GSD文件对应一种唯一的硬件。是在西门子的软件中能被识别。在硬件组态中,你插入的图标,像各种模块,各种设备的图标,就是GSD文件创建的。

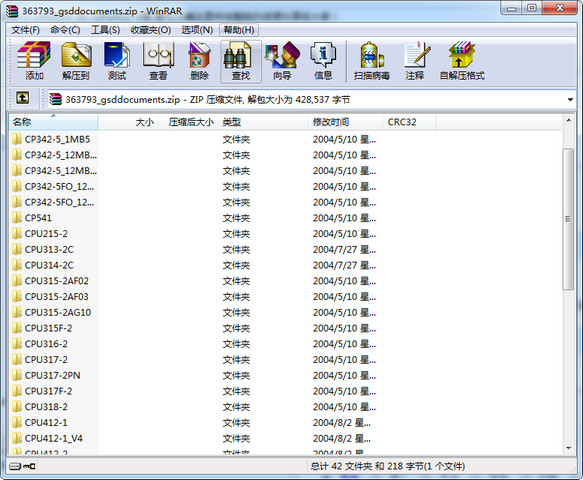

西门子GSD文件是什么-干什么用的

GSD文件简介:

PRO FlBUS设备具有不同的性能特点,为达到PROFIBUS简单的即插即用配置.PROFIBUS设备的特性均在电子设备数据库文件(GSD)中具体说明。标准化的GSD数据将通信扩大到操作员控制级。使用基于GSD的组态工具可将不同厂商生产的设备集成在同一总线系统中.既简单又是对用户友好的。

2 GSD文件的组成

GSD文件可以分为三个部分:

◆一般规范 这部分包括生产厂商和设备的名称,硬件和软件的版本状况,支持的波特率一可能的监视时间问隔以及总线插头的信号分配;

◆与DP主站有关的规范这部分包括只运用于DP主站的各项参数(如连接从站的最多台数或上装和下装能力)。这一部分对从站没有规定;

◆与DP从站有关的规范 这部分包括与从站有关的一切规范(如输入/输出通道的数量和类型、中断测试的规范以及输入/输出数据一致性的信息)。

3 GSD文件格式

GSD文件是ASCII文件.可以用任何一种ASCII编辑嚣编辑 如计事本、UltraEdit等,也可使用PROFIBus用户组织提供的编辑程序GSDEdit。GSD文件是由若干行组成,每行都用一个关键字开头,包括关键字及参数(无符号数或字符串)两部分。GSD文件中的关键字可以是标准关键字(在PROFIBUS标准中定义)或自定义关键字。标准关键字可以被PROFIBUS的任何组态工具所识别,而自定义 关键字只能被特定的组态工具识别。

GSD文件规范:

在GSD文件中,“;”作为注释符。#Profibus_D作为文件正式开头。

GSD_Revision——GSD文件的版本ID

Vendor_Name——制造商名字

Model_Name——制造商所设计的DP设备名字

Revision——DP设备的版本号

Ident_Number——DP设备的设备类型

Protocol_Ident——DP设备的协议ID

Station_Type——DP设备类型

Hardware_Release——该DP设备的硬件版本

Software_Release——该DP设备的软件版本

9.6_supp:(选项组)

19.2_supp:

31.25_supp:(GSDv2增加)

45.45_supp:(GSDv2增加)

93.75_supp:

187.5_supp:

500_supp:

1.5M_supp:

3M_supp:(GSDv1增加)

6M_supp:(GSDv1增加)

12M_supp:(GSDv1增加) ——DP设备是否支持xxx波特率

MaxTsdr_9.6:(选项组)

MaxTsdr_19.2:

MaxTsdr_31.25:(GSDv2增加)

MaxTsdr_45.45:(GSDv2增加)

MaxTsdr_93.75:

MaxTsdr_500:

MaxTsdr_1.5M:

MaxTsdr_3M:(GSDv1增加)

MaxTsdr_6M:(GSDv1增加)

MaxTsdr_12M:(GSDv1增加) ——在xxx波特率下,从站响应一个请求消息所需要的最大时间。(参阅EN50170 8-2 部分 8.8条款)。(注意:为了保证可靠性,此参数必须与设备实际支持的数值一致)

Redundancy:(默认) ——设备是否支持冗余传输机制。

Repeater_Ctrl_Sig:(默认)——Here, the level of the bus connector signal CNTR-P is specified——0: Not connected, 1: RS485, 2:TTL

24V_Pins:(默认)——Here, the meaning of the bus connector signal M24V and P24V is specified——0: Not connected, 1:Input, 2:Output

Implementation_Type——描述了DP从站使用了哪些标准实现。比如,软件标准,控制器或是ASIC方案。此描述由标准方案提供商给出,GSD规范里也要遵从它。(例:“SPC3”)

Bitmap_Device——用于一般情况下,代表设备特征的位图文件的文件名。格式为.DIB,70*40像素(宽高)

Bitmap_SF——用于特殊运行情况下,代表设备特征的位图文件的文件名。格式为.DIB,70*40像素(宽高)

Bitmap_Diag——用于诊断情况下,代表设备特征的位图文件的文件名。格式为.DIB,70*40像素(宽高)

OrderNumber——规格?产品序列号,可按用户名修改

Freeze_Mode_supp——DP设备是否支持冻结模式。支持此模式的DP从站要保证在冻结控制命令之后的下一个数据周期开始,传入值要冻结在最后的状态。

Sync_Mode_supp——DP设备是否支持同步模式

Auto_Baud_supp——DP设备是否支持自动检测识别总线的波特率

Min_Slave_Intervall——两个DP设备列表周期间最小的时间间隔

Fail_Safe——DP device with fail safe workaround

Slave_Family——组态中的分类名

Max_Diag_Data_Len——诊断信息的最大长度

Modul_Offset——第一个插槽号进行配置

Modular_Station——紧凑型从站

Max_Module——模块的最大数量

Max_Input_Len——输入数据的最大长度

Max_Output_Len——输出数据的最大长度

Max_Data_Len——输入输出数据的最大长度

User_Prm_Data_Len——Length of User_Param_Data

;— Module-Definitions —

Module——I/O配置数据,与初始化报文中的CFG一致

EndModule
